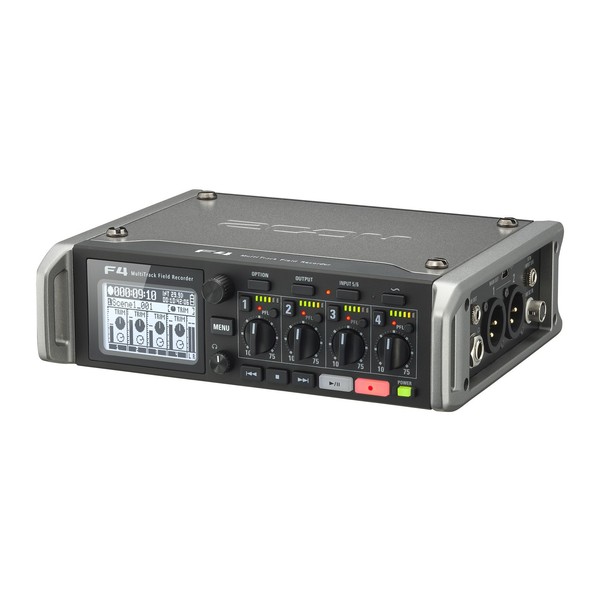

Zoom F4 Professional Field Recorder

Fullständig Beskrivning

Super-Low Noise Preamps

Zoom F4 har exceptionella mikrofonförstärkare som möjliggör enastående inspelning och uppspelning vid upplösningar upp till 24-bit / 192kHz. De imponerande ljudspecifikationerna innehåller också en extremt låg ljudnivå (-127dBu EIN) och hög förstärkning (upp till 75dB), med + 4dB-ingångar på linjenivå.

TCXO-tidskod

För exakt ljud / videosynkronisering använder F4-fältinspelaren en temperaturkompenserad kristalloscillator (TCXO) som producerar tidskod vid 0,2ppm noggrannhet - en första för denna prispunkt. Zoom F4 stöder också alla vanliga droppramar och icke-droppformat, samtidigt som det går att synkronisera till tidskod som tillhandahålls av externa enheter. Dessutom kan BNC-kontakterna integreras felfritt i alla inställningar.

Inbyggda avancerade begränsningar

De inbyggda gränserna ger överbelastningsskydd som låter dig spela in ljud i ett brett spektrum av dynamiska ljudmiljöer. Begränsning kan också tillämpas på alla fyra kanaler samtidigt i full upplösning, med 10 dB huvudvärde och kontroller för inställning av tröskel, attack och släpp.

Utbytbara mikrofonkapslar

F4 Professional Field Recorder har Zoom proprietära kapselingång som gör att du kan ansluta några av de tillgängliga Zoom Mic-kapslarna - som SGH-6 Shotgun eller XYH-6 Stereo X / Y Capsule. Med tillvalet ECM förlängningskabel kan du också placera alla externa kapslar på distans.

Flexibla ingångar och utgångar

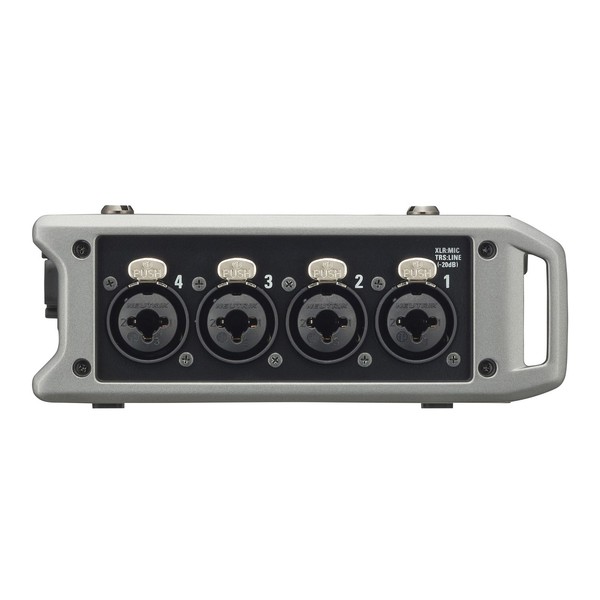

De fyra separata ingångarna är utrustade med låsning av Neutrik XLR / TRS-kombinationsdon, tillsammans med en dedikerad förstärkare, förstärkningskontroll, fantomkraft och en sexdelad LED-nivåmätare. F4 har också en variabel frekvens slate tone generator som bekräftar nivåerna.

Förutom 1/4 "hörlursuttag med dedikerad volymkontroll, ger Zoom F4 fyra ytterligare utgångar. Två huvudutgångar - i balanserade XLR-uttag - låter dig ansluta till externa mixers och bearbetningsenheter. Två subutgångar - på en enda obalanserad 1/8 'stereo mini-jack - säkerställ enkel anslutning till en kamera. Dessutom ger utmatningsknappen på frontpanelen enkel tillgång till utgångsnivåer och signaldirigering.

inbyggdMixers och effekter

Den integrerade inbyggd biandaren möjliggör flexibel signaldirigering från alla ingångar till alla utgångar - pre eller post-fader - med användarjusterbar nivå, panorera och ingångs / delay. De inbyggda gränserna kan appliceras på alla kanaler och spår samtidigt, medan den inbyggda högpassfiltreringen minskar ljudet av vind och andra bakgrundsbelysningar.

Inkluderad programvara

Zoom F4 levereras med en gratis nedladdningslicens för Steinburgs Cubase LE-musikproduktionsprogramvara och WaveLab LE ljudredigeringsprogramvara - som ger dig en komplett ljudproduktionsverktyg.

Funktioner

• 6-ingång / 8-track multitrack fältinspelare med integrerad mixer
• 6 diskreta ingångar, inklusive 4 fasta Neutrik XLR / TRS-kombinationsdon, stereo 3,5 mm ingång och Zoom Mic kapselingång
• Ingång 5/6 kan användas som kameraavkastning endast för övervakning
• Kompakt och lättmetall chassi, väger bara 2 pund (utan batterier)
• Högkvalitativa mikrofonförstärkare med upp till 75 dB förstärkning, mindre än -127 dBu EIN och +4 dB linjeingångar
• Stöd för upp till 24 bit / 192 kHz inspelning samt 96 kHz, 88,2 kHz, 48 kHz och 44,1 kHz, plus 47,952 kHz / 48,048 kHz för HD-videokompatibilitet; 16/24-bitars upplösning

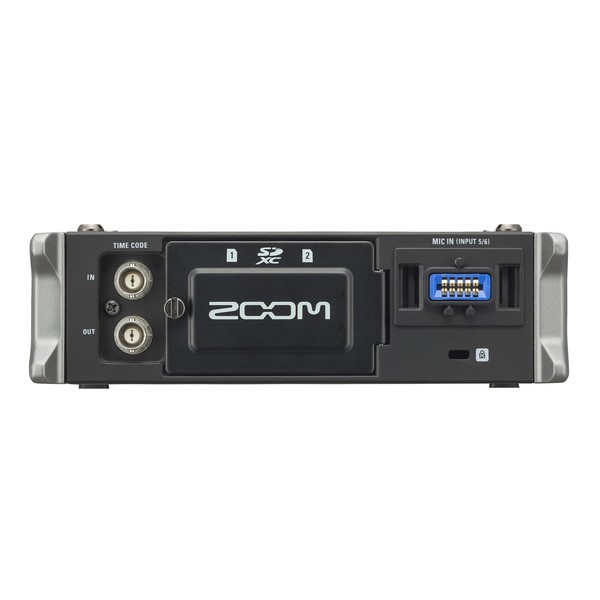

• Exakt tidskod (0,2 ppm) I / O på standard BNC-kontakter; släpp ram / non-drop-format med Jam Sync

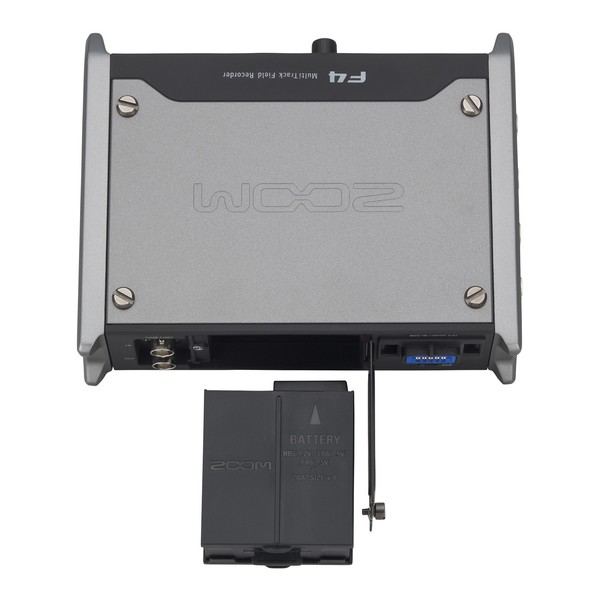

• Tre olika strömförsörjningsalternativ: 8x AA-batterier, externt DC-batteri med 4-polig HIROSE-kontakt och Zoom AD-19 12V nätadapter med DHC-1 DC-HIROSE-kabel (medföljer)

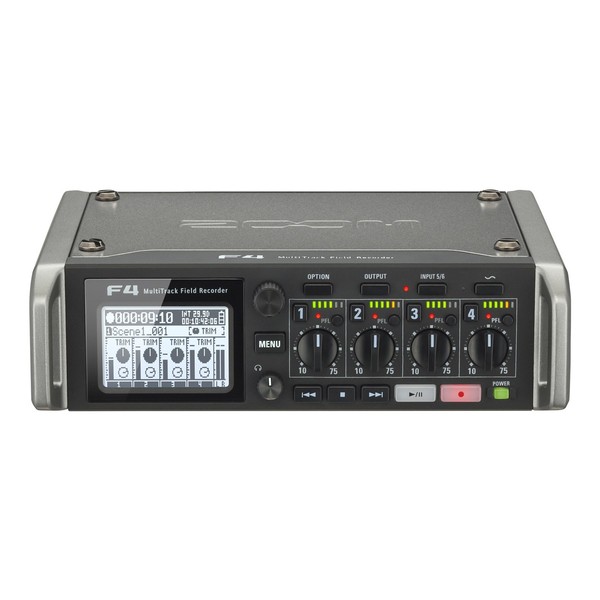

• Dedicated gain kontrollknapp, 6-segment LED nivå meter och PFL / Solo switch för varje kanal
• Fantommatning (+ 48V / + 24V) på varje preamp
• Högpassfilter, fasomvandlare och Mid-Side-dekoder
• Avancerade inbyggdbegränsare för inmatning och utmatning
• delay på upp till 30 ms per kanal / delay på upp till 10 bilder per utgång
• Kompatibel med alla Zoom mic kapslar; valfri ECM extenderkabel möjliggör fjärrpositionering (ingår ej)
• Dedikerad hörlursutgång (100 mW) med volymkontroll på frontpanelen
• Dubbla XLR balanserade Main Outs plus 1/8 "stereo mini-jack subutgång
• Frontpanelens OPTION-knapp ger snabb tillgång till viktiga genvägar
• 1,9 "vit bakgrundsbelyst monokrom LCD-skärm

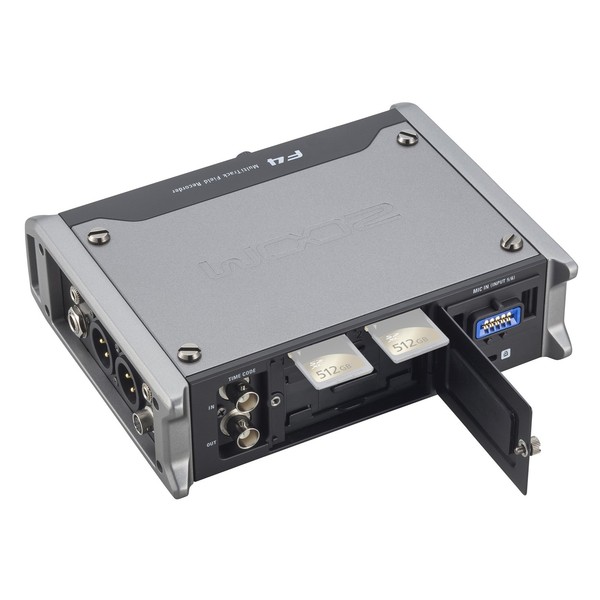

• Dual SD / SDHC / SDXC-kortplatser, upp till 512 GB vardera
• Stöd för omfattande metadata (BWF och iXML); inmatningstid, datum, projekt, scennummer osv

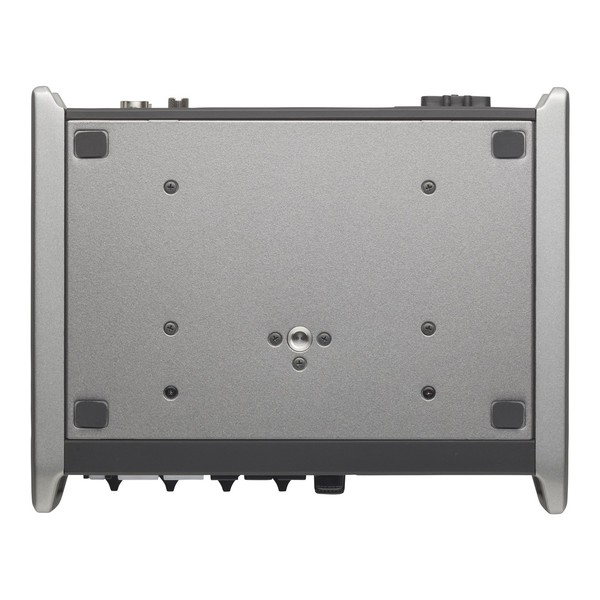

• Inbyggd stativfäste; Kamerafäste adapter ingår också
• Använd som ett 6-in / 4-ut USB-ljudgränssnitt (@ 96 kHz)

Specifikationer

• Inspelningslager: Dubbla SD-kortplatser
• Stödd inspelning Lagring:
  • SD-kort: 16MB - 2GB
  • SDHC-kort: 4GB - 32GB
  • SDXC-kort: 64GB - 512GB
• Ingångskontakter: XLR / TRS Combo Jacks (1-4)
• Inspelningsformat: 128kbps / 192kbps / 320kbps, 44,1kHz / 48kHz, ID3v1-etiketter
• Maximala samtidiga inspelningsbanor: 2
• Ekvivalent ingångsljud : -127dBu eller Mindre
• Frekvensegenskaper: 10Hz - 80kHz, + 0,5dB / -1,5dB (192kHz samplingsfrekvens)
• A / D Dynamic Range: 120dB Typisk (-60dBFS Input, A-Weighted)
• D / A Dynamic Range: 106dB Typisk (-60dBFS Input, A-Weighted)
• Crosstalk: -90dB eller Mindre
• Inspelningstid: 30:51:00 Använda ett 32 GB-kort (48 kHz / 24-bitars stereo WAV)
  • 7:42:00 (192kHz / 24-bitars stereo WAV)
• Display: 1,9 '' Monokrom LCD-skärm med vit bakgrundsbelysning
• Mått: 7 '' x 5,5 '' x 2,1 '' / 177,8 mm x 141,1 mm x 54,3 mm (B x D x H)

XLR Mic Ingångar

• Ingångsgain: + 10dB till + 75dB
• Inputimpedans: 3kΩ eller More
• Maximal ingångsnivå: + 14dBu (vid 0dBFS, Limiter On)
• Fantommatning: + 24V / + 48V 10mA Maximalt per kanal

TRS-linjeingångar

• Ingångsgain: + 10dB till + 55dB
• Inputimpedans: 22kΩ eller mer
• Maximal ingångsnivå: + 24dBu (vid 0dBFS, Limiter On)

RTN IN

• Anslutningar: 3,5 mm stereo mini-obalanserad utgångsuttag
• Referensinmatningsnivå:
  • -10dBV (Nivå: -10dBV Inställningar)
  • + 24dBu (Nivå: + 4dBu Inställningar)

Huvudutgångar 1-2

• Kontaktdon: XLR, Balanserad
• Utgångsimpedans: 150Ω eller mindre
• Referensutgångsnivå: -10dBV, 1kHz, 600Ω Belastning
• Maximal utgångsnivå: + 10dBV, 1kHz, 600Ω Belastning

Subutgångar 1-2

• Anslutningar: 3,5 mm stereo mini-obalanserad utgångsuttag
• Utgångsimpedans: 1kΩ eller Mindre
• Referensutgångsnivå:
  • -10dBV (Normal utgångstyp)
  • -40dBV (Mic Output Type), 1kHz, 10kΩ Belastning
• Maximal utgångsnivå:
  • + 10dBV (Normal utgångstyp)
  • -20dBV (Mic Output Type), 1kHz, 10kΩ Belastning

Hörlursutgång

• Anslutning: 1/4 '' Obalanserad Stereo Jack
• Utgångsimpedans: 15Ω eller Mindre
• Maximal utgångsnivå : 100mW + 100mW (32Ω belastning)

Tidskod

• Anslutning: BNC
• Modes: Av, Int Free Run, Int Record-körning, Int RTC-kör, Ext, Ext Auto Rec (ljudklockan kan synkroniseras till tidskod)
• Ramhastigheter: 22.976ND, 24ND, 25ND, 29.97ND, 29.97D, 30ND, 30D
• Precision: ± 0.2ppm
• Inmatningsnivåer som stöds: 0.2Vpp - 5.0Vpp
• Inputimpedans: 4.3kΩ eller More
• Utgångsnivå : 3.0Vpp ± 10%
• Utgångsimpedans: 50Ω eller Mindre

Strömförsörjning

• Batterier: 8 AA
• Nätadapter: Zoom AD-19 DC12 V 2A via DC-HIROSE-kabeladapter (båda medföljer)
• Extern DC Adapter: HIROSE HR10A-7R-4S 4-polig kontakt

Inkluderade tillbehör

• Kamerabildadapter
• Zoom AD-19 12V nätadapter
• DHC-1 DC-HIROSE-kabel
• Cubase LE och WaveLab LE Ladda ner koder
• Bruksanvisning
