Fullständig Beskrivning

Handgjord design

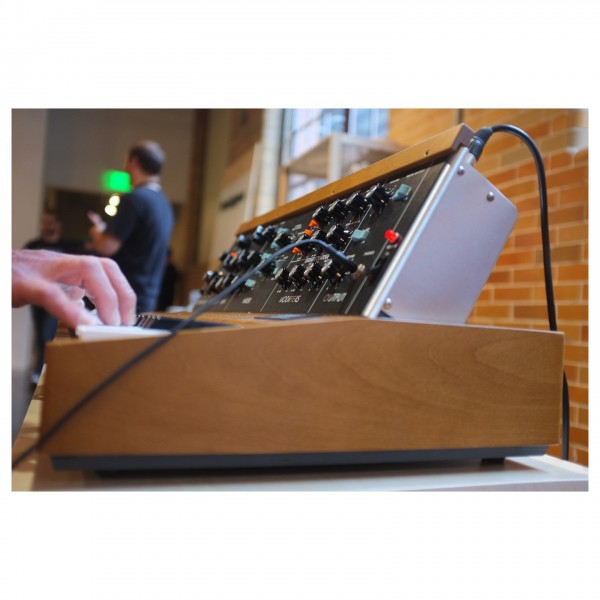

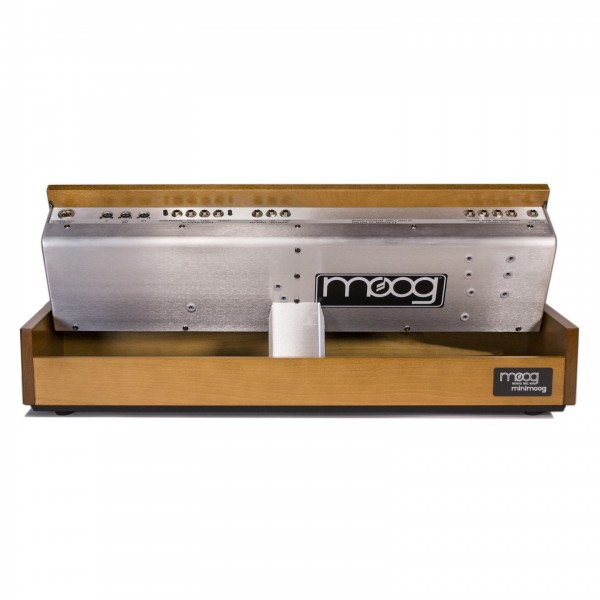

En av de mest unika och framträdande egenskaperna hos Minimoog Model D är den minutiöst handgjorda designen som tillverkas av skickliga tekniker på Moog Factory. Det yttre trähuset är tillverkat av lokalt producerat lövträ från Appalacherna, som sedan förstärks med ett aluminiumchassi för strukturell integritet och en elegant estetisk finish.

Klassiskt ljud möter moderna innovationer

Minimoog Model D har samma interna kretsar och signalväg som sin föregångare, vilket ger dig det signature Moog ljudet med den extra bonusen av moderna förbättringar. Det förstklassiga Fatar-keyboarden är ett nytt tillskott till Model D:s design, med uttrycksfulla kontroller som velocity och eftertryckskänslighet för en naturlig och flytande spelbarhet. Det finns också en dedikerad analog LFO med triangle och kvadratiska vågformer plus CV-utgångar för pitch, gate-hastighet och eftertryck samt grundläggande MIDI-integration.

Minimoogens födelse

Minimoog var verkligen den första moderna synten som gick att känna igen. År 1969 betydde ordet "synthesizer" - oavsett om det kom från Moog eller någon annan tillverkare - komplexa, dyra, tunga, stora och ömtåliga moduler och patch sladdar. Behovet av något nytt var tydligt, och det var verkligen uppenbart för Bill Hemsath, den medlem av Minimoog-teamet som konstruerade den ursprungliga prototypen tillsammans med Bob Moog.

''Ett av mina jobb var att demonstrera produkter för potentiella kunder'', säger Hemsath. ''Vi hade en Model III - en fantastisk studiosynthesizer med dussintals moduler. Varje gång kopplade jag in oscillatorn i filtret och filtret i VCA:n - förmodligen sex patch sladdar totalt. Efter en månad eller två kom jag på att jag kanske skulle bygga en låda på det sättet.

Syntens framtid kan ha avgjorts av vilka skräp- och kannibaliserade delar som fanns i förrådet. "Det fanns ett klaviatur med fem oktaver som Bob stal tangentlocken från för att ersätta de trasiga", minns Hemsath. "Sedan fanns det ett övre konsolhölje - det var fyra meter långt men änden var avbruten. Så jag började arbeta på keyboardet. Antalet återstående tangentknappar bestämde storleken, som visade sig vara tre oktaver. Så jag sågade ner det. Det fanns ett krossat keyboardsfodral och jag sågade ner det för att matcha. Ursprungligen hade [Bob] portamento-kontrollen på vänster kind. Det saknades, så det fanns ett litet hack i den vänstra kinden, och jag behövde något där. Vad sägs om en slider? Det passade. Så föregångaren till hjulet var den där skjutreglaget, bara för att fylla ut utrymmet.''

Resultatet blev skalet till det som skulle bli Model A, den första Minimoog-prototypen som någonsin skapats. Hemsath skruvade sedan ihop modeller av reservdelar och kasserade delar. Han räknade till att bara en oscillator av modell 901A fanns i det nya lagret; allt annat räddades från Moog:s skräpkorg.

Tillsammans med Bob Moog, Jim Scott och Chad Hunt förfinades konstruktionen under fyra modeller. Sommaren 1970 var Model D klar för tillverkning och presenterades för första gången för världen. Dick Hyman, den legendariske jazzpianisten och kompositören, presenterade dess debut vid ett offentligt framträdande på Eastman School of Music.

Precis som med Moog modular och Wendy Carlos visade det sig att Minimoogs ambassadörer återigen var musiker. Enligt Bob Moog"visade de oss alla vad instrumentet var kapabelt till". Keith Emerson spikade fast det analoga ljudet i rockens vokabulär, först på sin modulära mastodont och sedan på sin Mini. Sedan kom Jen Hammer, som utvecklade otroliga färdigheter med vänsterhandshjul. De spelstilar som utvecklades av både Emerson och Hammer, tillsammans med Chick Corea, Rick Wakeman och många andra, förvandlade människors uppfattning om Minimoog från något som liknade en låda full med rattar till en uttrycksfull musikers yxa.

Funktioner

• Fjädrande Fata TP-9 keyboard med velocity och aftertouch
• Handgjord design
• Samma kretsar och signalmatematik som original Model D
• Förbättrade kretskortsanslutningar för ökad tillförlitlighet
• Analoga kretskort återskapade enligt originalutformning
• Klassisk härdplast, räfflade pitch- och moduleringshjul

Specifikationer

Ljudkällor (5)

• Oscillatorer x 3
• Brusgenerator
• Extern ingång

OSCILLATORER

• Frekvensområde: 0,1 till 20 kHz (i sex överlappande intervall)
• Oscillatorstabilitet (kort sikt) > 0,25
• Vågformer: Triangle, Triangel-Sågtand (Oscillator-1, Oscillator-2), Omvänd sågtand (Oscillator-3), Sågtand, Rektangel, Bred puls, Smal puls

Brusgeneratorer

• Vit
• Rosa

LFO

Hastighet: 0,05 Hz till 200 Hz Vågform: Triangle (nedåt); Kvadrat (uppåt)

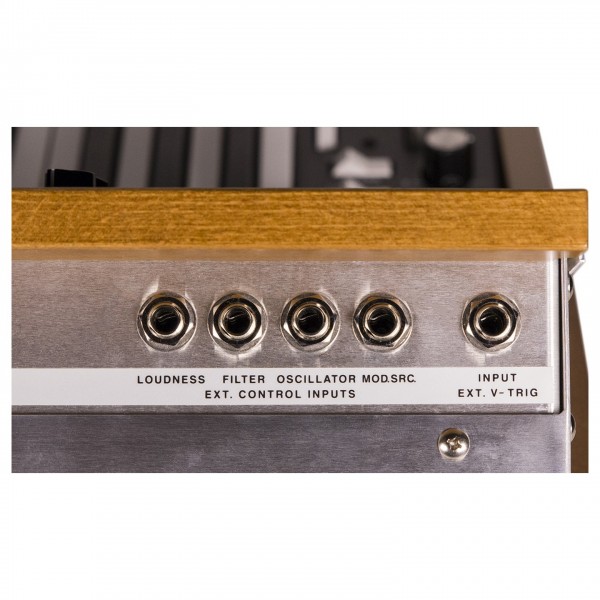

Extern ingång

• Ingångsintervall: +10 millivolt till +2 volt
• Ingångsimpedans: 1MEG ohm

Filter

• Typ av filter: Spänningsstyrt lågpassfilter (Moog Ladderfilter)
• Område för avskärningsfrekvens: 10 Hz till 20 kHz
• Filterlutning: 24 dB per oktav
• Filterresonans: Vid gränsfrekvensen

Konturgeneratorer

• Attacktid: 1 millisekund till 10 sekunder
• Decay-tid: 4 millisekunder till >35 sekunder
• Sustain-nivå: 0 till 100 av Contour-toppen
• Filterkonturbredd: 0 till 4 oktaver

Spänningsstyrda förstärkare (VCA)

• Loudness Contour Dynamiskt omfång: 80 dB

Nivåer för ljudingångar

• 1/4 tums extern signalingång Spänning : +10 millivolt (min); +10 volt (max.) Nominell ingångsimpedans: 1000K ohm

Nivåer för ljudutgång

• Utgång för hög nivå
• Typisk spänning: 0,5 volt
• Maximal spänning: 4,2 volt (topp-till-topp)
• Nominell utgångsimpedans: 3K ohm
• Låg utgångsnivå (30 dB under hög nivå)
• Typisk spänning: 15 millivolt
• Nominell utgångsimpedans: 1K ohm

Hörlursutgång (stereo)

• Maximal spänning: 0,3 volt
• Utgångsimpedans: 8 ohm

keyboard

• Tangenternas funktion: Synthesizer (fjäder)
• Antal tangenter: 44
• Tonartsintervall: F0 till C4
• Prioritet (låg, hög, sista): Väljs av användaren
• Fast monterade anslutningar:
• Oscillator-1 (Pitch)
• Oscillator-2 (tonhöjd)
• Filterkontur (Trigger)
• Loudness-kontur (trigger)
• Omkopplingsbara anslutningar:
• Oscillator-3 (Pitch)
• Filter (keyboardsspårning 1/3)
• Filter (keyboardsspårning 2/3)
• Typisk spänning: 0,5 volt
• Maximal spänning: 4,2 volt (peak-to-peak)
• Nominell utgångsimpedans: 3K ohm
• Glidhastighet (oktav): 1 millisekund till 10 sekunder
• Pitch Bend-område: (+/-) 5 halvtoner (minimum)

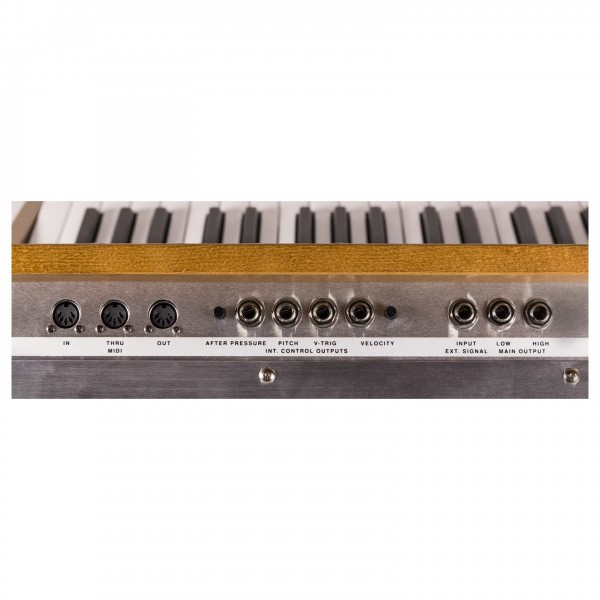

Utgångar för styrspänning

• Eftertryck (aftertouch): 1/4" TS
• 0 till +5 volt med trimpot som kan ställas in av användaren
• Tonhöjd: 1/4" TS
• -3 volt till +7 volt. C=0 volt
• Gate: 1/4" TS
• 0 till +5 volt
• Hastighet: 1/4" TS
• Valbar 0 till +5 volt eller 0 till +10 volt med trimpot som kan justeras av användaren
